Passage faisceau moteur 205 GTI 1.9

par dadou88 Mar 24 Oct 2017, 14:07

Bonjour.

Je suis en train de remonter une 205 GTI 1.9 de 87.
Le hic c'est que cette voiture, c'est pas moi qui l'ai démonté.
Quelqu'un aurai-t-il des photos sur la passage du faisceau moteur et des différentes prises.
Par avance merci.
Passage faisceau moteur 205 GTI 1.9 20171010

Passage faisceau moteur 205 GTI 1.9 20171010

par lulu33 Mar 24 Oct 2017, 14:33

Salut doudou88

Je suis en plein remontage des faisceaux aussi,j ai remonter mon moteur ,pour mieux passé les faisceaux ou brancher ,

par dadou88 Mar 24 Oct 2017, 15:57

Il manque la fin du méssage, non?

par Marty87200 Mer 25 Oct 2017, 16:01

Si ça peut t'aidé:

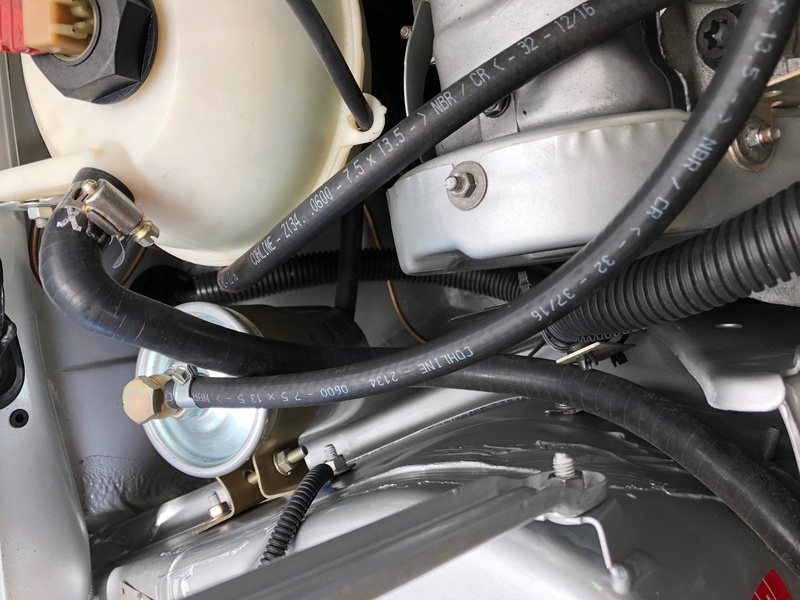

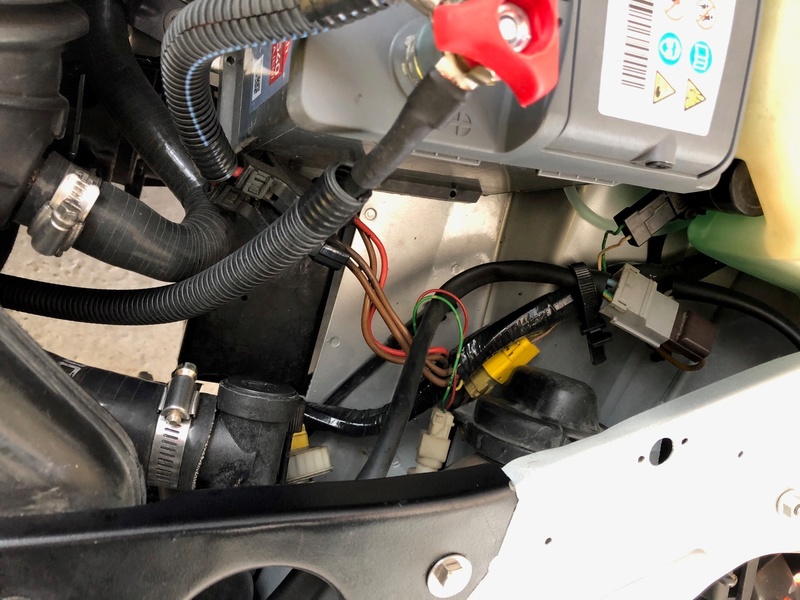

Passage faisceau moteur 205 GTI 1.9 Sans_t10

par dadou88 Jeu 26 Oct 2017, 12:45

Merci Martial

par Marty87200 Jeu 26 Oct 2017, 12:51

De rien, bon remontage

par dadou88 Lun 30 Oct 2017, 21:40

HELP !!!!!
Il me manque des prises sur mon faisceau moteur:
2 solution: soit c'est pas le bon faisceau, soit c'est pas le bon moteur.(D6B)
Voici mon faisceau:

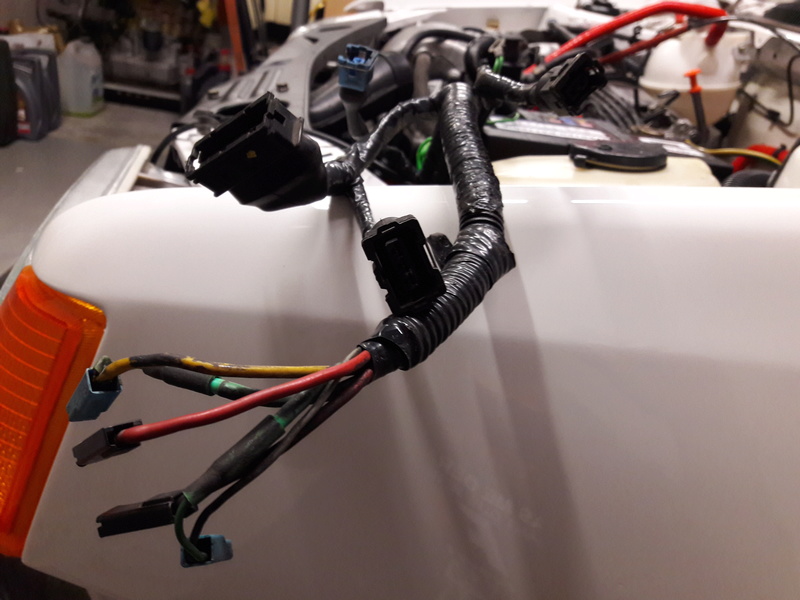

Passage faisceau moteur 205 GTI 1.9 Faisce10

Passage faisceau moteur 205 GTI 1.9 Faisce10

-les masses: OK
-prise bleue 2 broches: je pense que ça va sur cette sonde:

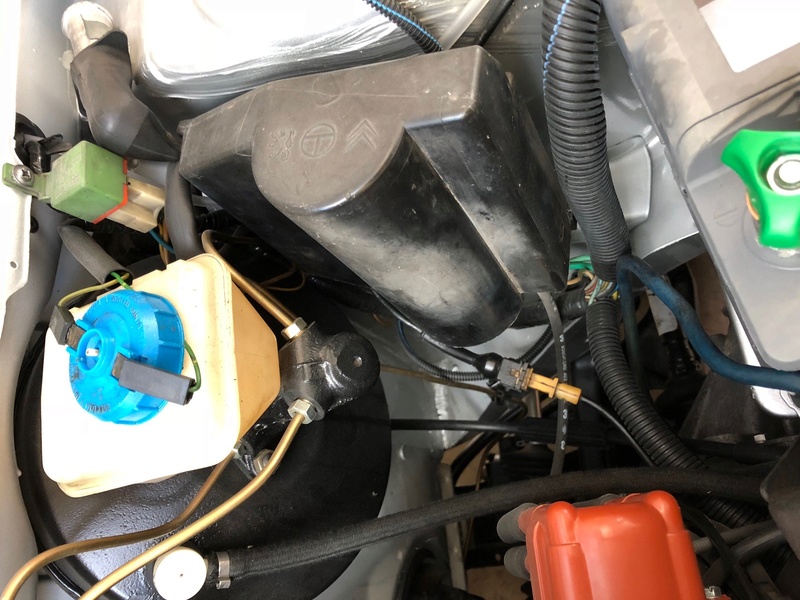

Passage faisceau moteur 205 GTI 1.9 Sonde_10

-prise noire 2 broches : ??
-prise noire 3 broches : ??
-prise noire 7 broches : régulateur allumage.
Passage faisceau moteur 205 GTI 1.9 Rygula11

-prise noire 5 broches : débimètre

bobine d'allumage:

-Fils vert + gris sur cosse bleue
-Fils vert + jaune sur cosse bleue
-Fil rouge sur cosse noire
-Fil rouge sur cosse noire
Passage faisceau moteur 205 GTI 1.9 Bobine10

Passage faisceau moteur 205 GTI 1.9 Bobine10

j'ai sur le moteur 2 sondes de température pour lesquelles je n'ai pas de fils:
Passage faisceau moteur 205 GTI 1.9 Sondes10

et je ne sait pas quoi brancher sur capteur PMH et capteur sur le delco:

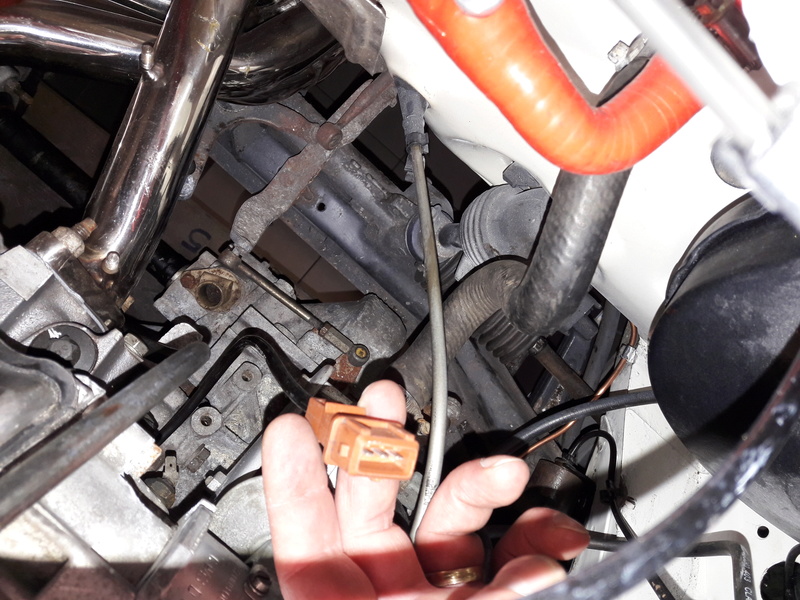

Passage faisceau moteur 205 GTI 1.9 Sonde_11

Passage faisceau moteur 205 GTI 1.9 Sonde_12

Voilà, merci de votre aide, pour le mal de tête, je peux fournir les DOLIPRANE

par Marty87200 Sam 04 Nov 2017, 16:03

dadou88 a écrit:HELP !!!!!
Il me manque des prises sur mon faisceau moteur:
2 solution: soit c'est pas le bon faisceau, soit c'est pas le bon moteur.(D6B) Ce code correspond à un moteur de 1.9 130Ch
Voici mon faisceau:

-les masses: OK
-prise bleue 2 broches: je pense que ça va sur cette sonde: La prise bleu correspond bien à la sonde CTN que tu montre

-prise noire 2 broches : ?? Je dirais peu être le TAA (Starter)
-prise noire 3 broches : ?? Contacte papillon sur le boitier papillon
-prise noire 7 broches : régulateur allumage. Possible mais je pourrais pas t'aidé car sur la mienne l'amplificateur d'allumage est sur l'aile gauche et la prise à plein de fils apparent qui parte dans tout les sens

-prise noire 5 broches : débimètre

bobine d'allumage:

-Fils vert + gris sur cosse bleue
-Fils vert + jaune sur cosse bleue
-Fil rouge sur cosse noire
-Fil rouge sur cosse noire

j'ai sur le moteur 2 sondes de température pour lesquelles je n'ai pas de fils: Normalement tu doit avoir une grosse fiche marron ou tu branche un bout de faisceau qui relie toutes les sonde (Température d'eau, contacte voyant d'eau, température d'huile, pression d'huile etc...

et je ne sait pas quoi brancher sur capteur PMH et capteur sur le delco: Sur la capteur PMH tu met rien et pour la tête de delco allumeur sur ma GTI il est relié au faisceau du module d’application d'allumage)

Voilà, merci de votre aide, pour le mal de tête, je peux fournir les DOLIPRANE

par Marty87200 Sam 04 Nov 2017, 16:10

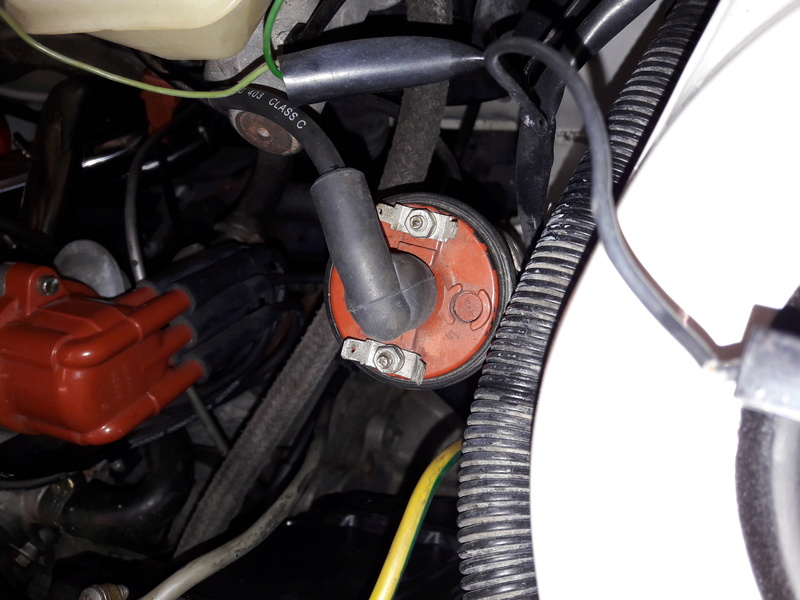

Voici pour la bobine d'allumage sur ma GTI, par contre sur la tienne elle se situe sur le collecteur d'admission ou sur l'aile gauche?
Passage faisceau moteur 205 GTI 1.9 Img_0110

Passage faisceau moteur 205 GTI 1.9 Img_0110

Passage faisceau moteur 205 GTI 1.9 Img_0111

par dadou88 Sam 04 Nov 2017, 18:54

Merci Marty pour ton aide précieuse.
La bobine est sur l'aile gauche.

par Marty87200 Sam 04 Nov 2017, 19:36

Donc pour le faisceau de la bobine normalement c’est un petit bout de faisceau qui a tout les fils et il y a juste une fiche avec un fil vert qui relie les faisceau entre eux. Par contre j’arrive pas a voir ta fiche 7 broches a quoi elle sert. Et et noir ou marron cette fiche.

par dadou88 Sam 04 Nov 2017, 21:15

Elle est noire la 7 broches, elle va sur l'amplificateur d'allumage

par dadou88 Sam 04 Nov 2017, 21:18

Tu me dis que la 3 broches noire va sur le boitier papillon, mais j'ai déjà une prise qui est sur le boitier papillon.

par syl.59 Dim 05 Nov 2017, 10:20

celle a côté de la prise 7 broches , n'est pas celle de l'allumeur ?

par Marty87200 Dim 05 Nov 2017, 12:37

Celle de l’allumeur c’est une 2 broches il me semble. Par contre si tu a déjà quelque chose sur le contacte papillon j’arrive pas a voir à quoi elle sert. Ça serait pas un faisceau pour bobine sur le collecteur d’admission car il me semble que dans ce cas c’est une prise 3 broches.

par syl.59 Dim 05 Nov 2017, 15:57

il aurait un prise a la place des cosses pour la bobine sur collecteur . l'allumeur est deja a tete vissé avec le montage de la bobine d'allumage sur le côté ?

par Marty87200 Dim 05 Nov 2017, 16:13

syl.59 a écrit:il aurait un prise a la place des cosses pour la bobine sur collecteur . l'allumeur est deja a tete vissé avec le montage de la bobine d'allumage sur le côté ?

Vue qu'il s'agit d'une 1.9, la tête d'allumeur est automatiquement vissé.

par Marty87200 Dim 05 Nov 2017, 16:22

Par contre après avoir regardé, la prise 3 cosses est surement celle qui se branche à l'allumeur.

par syl.59 Dim 05 Nov 2017, 16:54

Marty87200 a écrit:
syl.59 a écrit:il aurait un prise a la place des cosses pour la bobine sur collecteur . l'allumeur est deja a tete vissé avec le montage de la bobine d'allumage sur le côté ?

Vue qu'il s'agit d'une 1.9, la tête d'allumeur est automatiquement vissé.

je pensais que ph2 , merci de l'info

par dadou88 Mar 07 Nov 2017, 11:16

Marty87200 a écrit:Par contre après avoir regardé, la prise 3 cosses est surement celle qui se branche à l'allumeur.

oui, ça c'est juste.

par dadou88 Mar 07 Nov 2017, 11:18

Bon je résume, il me reste plus qu'une prise noire 2 broches.

par Marty87200 Mar 07 Nov 2017, 13:39

Tu peu nous donner la couleur des fils qui arrive dessus et même les numéros qui sont marqué dessus les fils.

par dadou88 Mar 07 Nov 2017, 23:27

j'ai un fil blanc avec ZU inscrit dessus et un fil bleu ciel sur lequel je n'ai pas trouvé d'inscription.

par Marty87200 Mer 08 Nov 2017, 09:24

Ok mais du coup c'est quoi la couleur des fils qui sont relié au starter (TAA) car on dirai que cette fiche corresponde (Bleu et blanc)

par dadou88 Mer 08 Nov 2017, 10:05

oui je pense que cette fiche est pour le TAA met je n'ai pas de TAA.
