Changer un triangle
Alors voila un petit tuto pour ceux qui souhaiteraient changer les triangles.
![Changer un triangle Schema11](https://i.servimg.com/u/f42/17/52/11/06/schema11.png)
Vous allez avoir besoin:
- De chandelle pour caler la voiture
-clé de 16, 17 et 18
J'ai changé aussi les boulons et écrous
![Changer un triangle Visser10](https://i.servimg.com/u/f42/17/52/11/06/visser10.jpg)
Rien de bien compliqué bien mettre du grippement quelques jours avant pour faciliter le démontage des boulons et des écrous grippés wd40.
Enlever la roue caler la voiture avec des chandelles.
![Changer un triangle Img_2010](https://i.servimg.com/u/f42/17/52/11/06/img_2010.jpg)
Ensuite retirer l’écrou de la rotule de pivot et la dégager attention à ne pas sortir le cardan de la boite sinon l'huile de boite va couler.
![Changer un triangle Img_2017](https://i.servimg.com/u/f42/17/52/11/06/img_2017.jpg)
Ensuite enlever les deux boulons derrière.
Vu d'ensemble
![Changer un triangle Img_2018](https://i.servimg.com/u/f42/17/52/11/06/img_2018.jpg)
La plus compliquée et le boulon de derrière, vous allez avoir besoin de deux clés de 18 et a œil car le cliquet ne passe pas.
![Changer un triangle 255](https://servimg.com/view/17521106/255)
![Changer un triangle Img_2020](https://i.servimg.com/u/f42/17/52/11/06/img_2020.jpg)
en voila un de démonté.
" />" />
Pour le remontage faite la même chose dans le sens inverse.
Les vis du triangle derrière et petite astuce pour le boulon de devant.
Je me suis servi d'un serre joint pour enfiler le boulon.
![Changer un triangle Img_2021](https://i.servimg.com/u/f42/17/52/11/06/img_2021.jpg)
J'ai mis du FIX ecrou sur les boulons.
![Changer un triangle Img_2022](https://i.servimg.com/u/f42/17/52/11/06/img_2022.jpg)
![Changer un triangle Img_2023](https://i.servimg.com/u/f42/17/52/11/06/img_2023.jpg)
J'ai changée mes protections de rotule.
![Changer un triangle Img_2024](https://i.servimg.com/u/f42/17/52/11/06/img_2024.jpg)
Et voila
![Changer un triangle Img_2025](https://i.servimg.com/u/f42/17/52/11/06/img_2025.jpg)
![Changer un triangle Img_2026](https://i.servimg.com/u/f42/17/52/11/06/img_2026.jpg)
![Changer un triangle Img_2027](https://i.servimg.com/u/f42/17/52/11/06/img_2027.jpg)
J’espère avoir était clair dans mes explications.
![Changer un triangle Schema11](https://i.servimg.com/u/f42/17/52/11/06/schema11.png)
Vous allez avoir besoin:
- De chandelle pour caler la voiture
-clé de 16, 17 et 18
J'ai changé aussi les boulons et écrous
![Changer un triangle Visser10](https://i.servimg.com/u/f42/17/52/11/06/visser10.jpg)
Rien de bien compliqué bien mettre du grippement quelques jours avant pour faciliter le démontage des boulons et des écrous grippés wd40.
Enlever la roue caler la voiture avec des chandelles.
![Changer un triangle Img_2010](https://i.servimg.com/u/f42/17/52/11/06/img_2010.jpg)
Ensuite retirer l’écrou de la rotule de pivot et la dégager attention à ne pas sortir le cardan de la boite sinon l'huile de boite va couler.
![Changer un triangle Img_2017](https://i.servimg.com/u/f42/17/52/11/06/img_2017.jpg)

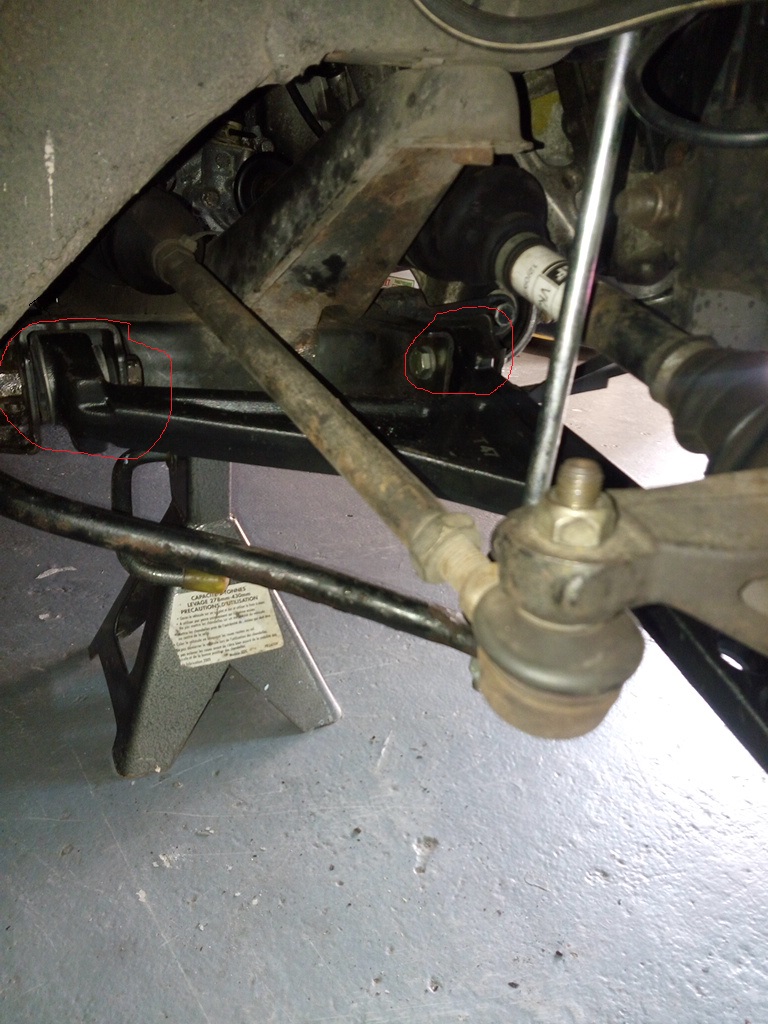

Ensuite enlever les deux boulons derrière.
Vu d'ensemble
![Changer un triangle Img_2018](https://i.servimg.com/u/f42/17/52/11/06/img_2018.jpg)
La plus compliquée et le boulon de derrière, vous allez avoir besoin de deux clés de 18 et a œil car le cliquet ne passe pas.
![Changer un triangle Img_2020](https://i.servimg.com/u/f42/17/52/11/06/img_2020.jpg)

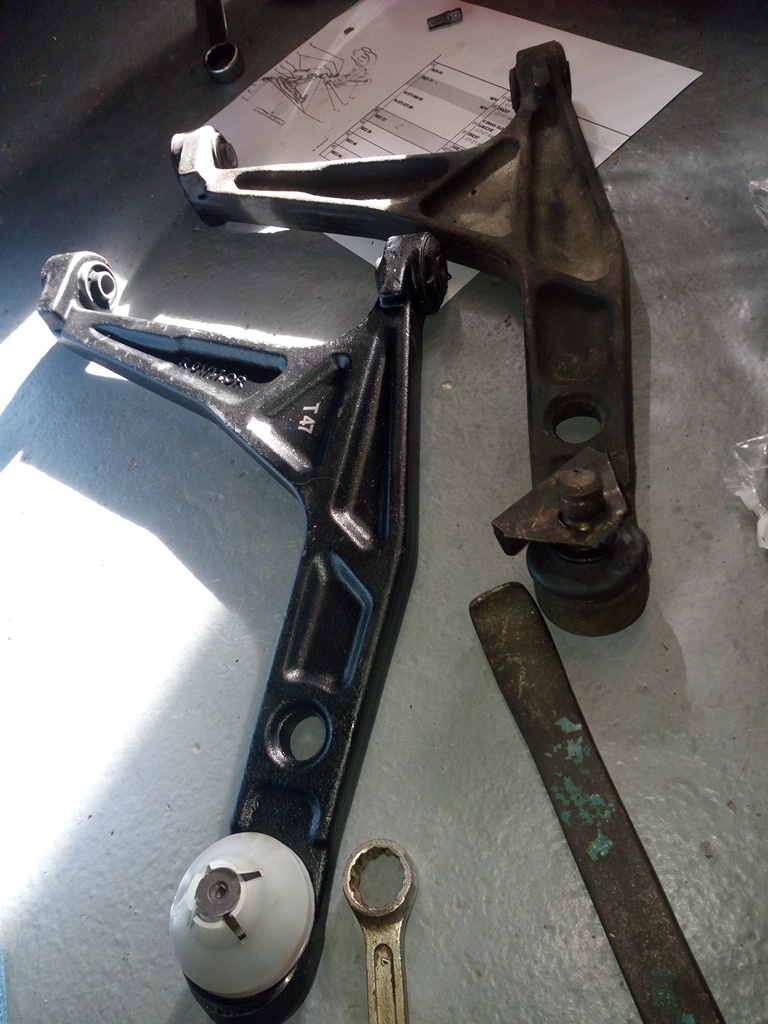

en voila un de démonté.
![Changer un triangle Img_2016](https://i.servimg.com/u/f42/17/52/11/06/img_2016.jpg)
Pour le remontage faite la même chose dans le sens inverse.
Les vis du triangle derrière et petite astuce pour le boulon de devant.
Je me suis servi d'un serre joint pour enfiler le boulon.
![Changer un triangle Img_2021](https://i.servimg.com/u/f42/17/52/11/06/img_2021.jpg)
J'ai mis du FIX ecrou sur les boulons.
![Changer un triangle Img_2022](https://i.servimg.com/u/f42/17/52/11/06/img_2022.jpg)
![Changer un triangle Img_2023](https://i.servimg.com/u/f42/17/52/11/06/img_2023.jpg)
J'ai changée mes protections de rotule.
![Changer un triangle Img_2024](https://i.servimg.com/u/f42/17/52/11/06/img_2024.jpg)

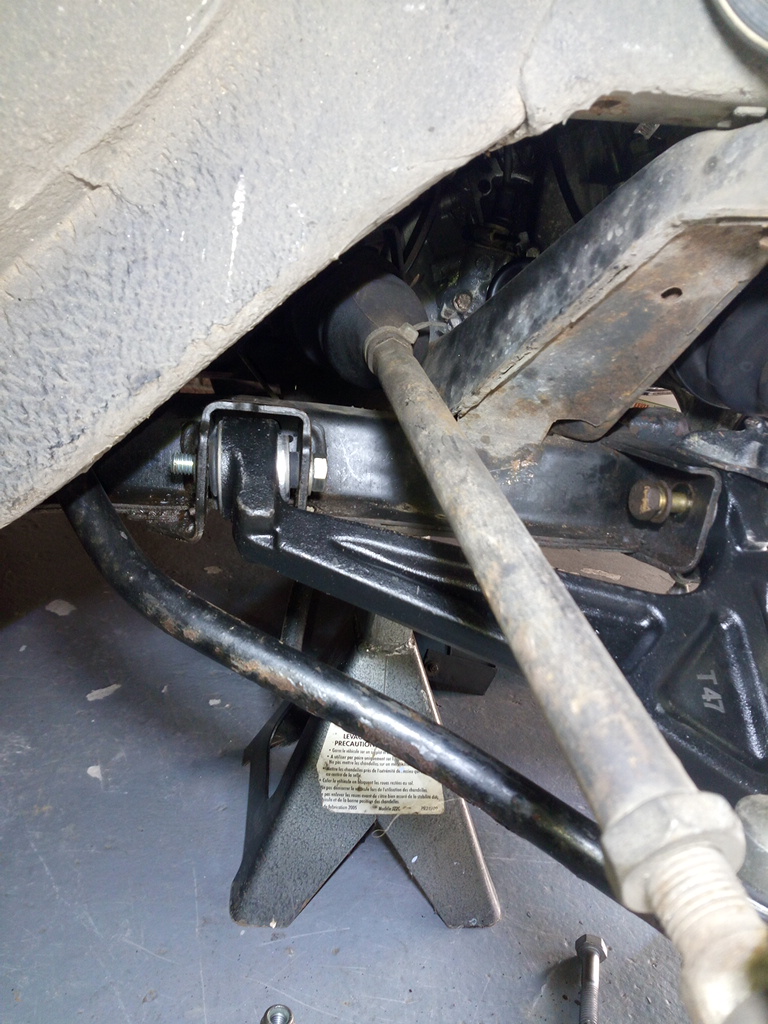

Et voila
![Changer un triangle Img_2025](https://i.servimg.com/u/f42/17/52/11/06/img_2025.jpg)
![Changer un triangle Img_2026](https://i.servimg.com/u/f42/17/52/11/06/img_2026.jpg)
![Changer un triangle Img_2027](https://i.servimg.com/u/f42/17/52/11/06/img_2027.jpg)
J’espère avoir était clair dans mes explications.
Dernière édition par le blond le Lun 05 Nov 2018, 20:06, édité 1 fois
______________________
Membre du Club N°075
![Changer un triangle Dscf7311](https://i.servimg.com/u/f21/17/52/11/06/th/dscf7311.jpg)
ducatiS4R- Correspondant Régional
- Nombre de messages : 6987
Age : 54
Localisation : Beziers
Date d'inscription : 15/12/2014
Re: Changer un triangle
Top ![Changer un triangle 221674](/users/1514/65/92/80/smiles/221674.gif)
![Changer un triangle 221674](/users/1514/65/92/80/smiles/221674.gif)
______________________
[Vous devez être inscrit et connecté pour voir ce lien] / [Vous devez être inscrit et connecté pour voir ce lien] / [Vous devez être inscrit et connecté pour voir ce lien] / [Vous devez être inscrit et connecté pour voir ce lien] / [Vous devez être inscrit et connecté pour voir ce lien] / [Vous devez être inscrit et connecté pour voir ce lien]
![Changer un triangle 205_2019](https://i.servimg.com/u/f84/19/54/22/49/205_2019.jpg)
redorangina- Trésorier
- Nombre de messages : 2630
Age : 52
Localisation : 22
Date d'inscription : 08/02/2016
Re: Changer un triangle
![Changer un triangle 221674](/users/1514/65/92/80/smiles/221674.gif)
lorsque la voiture est sur ses roues .
Ne pas bloquer ces 2 vis quand elle est encore sur chandelle.
XU9JA- Pilote Expert
- Nombre de messages : 2842
Age : 56
Localisation : Montbéliard
Date d'inscription : 04/02/2008
